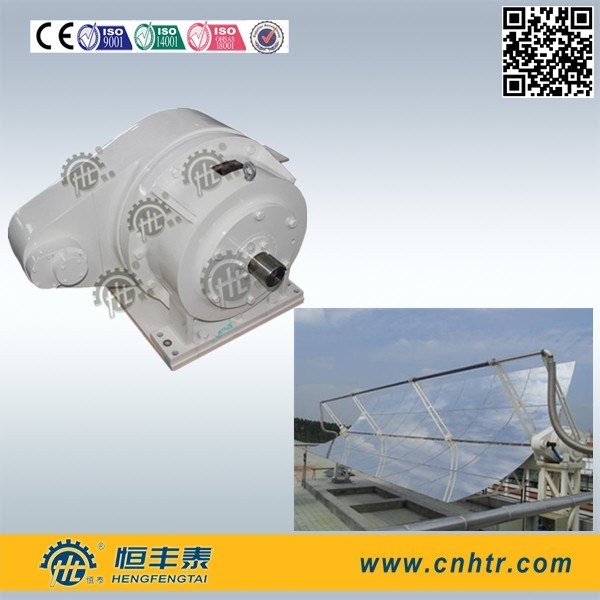

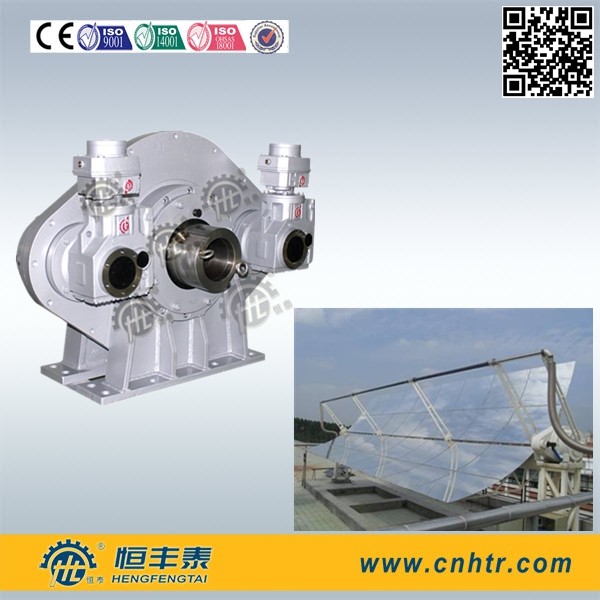

Planta solar del alto del ratio concentrado planetario industrial de la caja de cambios
Contact me for free samples and coupons.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xDatos del producto
| Contragolpe | 0,015 grados | Contragolpe | 0,015 grados |
|---|---|---|---|
| modelo | HJX10 | modelo | HJX10 |
| Esfuerzo de torsión | 3000Nm | Esfuerzo de torsión | 3000Nm |
| Volumen del espejo | 30 metros cuadrados | Volumen del espejo | 30 metros cuadrados |
| Modelo de Csp | Parabólico | Modelo de Csp | Parabólico |
| Longitud | 100meters | Longitud | 100meters |
| Resaltar | Caja de cambios planetaria del contragolpe bajo,caja de cambios planetaria helicoidal |
||
Descripción de producto
Planta solar del alto del ratio concentrado planetario industrial de la caja de cambios
Detalles rápidos
Arreglo del engranaje: Se dobla el dispositivo de transmisión de la impulsión
Ratio: hasta 49295
Esfuerzo de torsión nominal de la salida hasta 40000Nm
Esfuerzo de torsión de la salida máxima hasta 100000Nm
Carga estática 120 KN
Carga dinámica 75KN
Lugar del origen: Zhejiang, China (continente)
Marca: HENGTAI
a. Salida que enreda de Multitooth, valor grande del radio del esfuerzo de torsión de la salida, capacidad de carga potente.
Adopte la modificación “cambio equidistante + negativo positivo” y el parámetro de modificación razonable, realiza “del diseño de la forma del diente del roachback” de perfil del diente, para homogeneizar el cargamento entre los dientes de engranaje del reductor y para alcanzar la función de transmisión grande del esfuerzo de torsión.
b
la transmisión de b.High-precision, tiesura grande de la salida, bajo retraza la tolerancia, error del contragolpe debajo de 0,05°
Porque la malla del multitooth al mismo tiempo, la situación del cargamento es similar con la tira. Por lo tanto, hace que la rigidez extremadamente torsional y minúsculo retrace tolerancia. Hecho del engranaje de la alta precisión y planetario, el engranaje se hace de martillar el alto desgaste-que resiste, material de alta calidad de la aleación, superficie-endureciendo el tratamiento; procesado con la precisión que muele trabajar a máquina.
cc el diseño especial de la estructura del transporte, vida de servicio larga.
La exposición del engranaje a las cargas del esfuerzo de torsión y de impacto sin las piezas de la transmisión, diámetro interior el cuerpo y girando directamente, de tal modo reduce la carga en los componentes de la transmisión, para mejorar esperanza de vida, mantiene exactitud, con buenos resultados.
d
d ratio grande, eficacia alta, capacidad de autoretención
|
Funcionamiento |
Ratio |
Gire la gama |
Esfuerzo de torsión dinámico máximo permisible horizontal |
Esfuerzo de torsión estático máximo permisible horizontal |
Esfuerzo de torsión dinámico máximo permisible de la elevación |
Esfuerzo de torsión estático máximo permisible de la elevación |
Tiesura torsional máxima |
Contragolpe |
|
HJR01 |
35000 |
360 |
5578 |
9296 |
5132 |
8553 |
15.7×10e6 |
0,015 |
|
HJR02 |
35000 |
360 |
5976 |
9960 |
5756 |
9593 |
18.4×10e6 |
0,015 |
|
HJR03 |
35000 |
360 |
10160 |
16933 |
9865 |
16442 |
36.0×10e6 |
0,015 |
|
HJR04 |
35000 |
360 |
15216 |
25360 |
14512 |
23587 |
38.0×10e6 |
0,015 |
|
HJR05 |
35000 |
360 |
27430 |
45717 |
26381 |
43968 |
10.5×10e7 |
0,015 |
|
HJR06 |
35000 |
360 |
36887 |
61479 |
35785 |
59642 |
14.4×10e7 |
0,015 |
|
HJR07 |
35000 |
360 |
48285 |
80474 |
47665 |
79442 |
19.0×10e7 |
0,015 |
|
HJR08 |
35000 |
360 |
62595 |
104325 |
61758 |
102930 |
33.3×10e7 |
0,015 |
|
Carga radial máxima (n) |
Carga axial máxima (n) |
Rigidez de flexión máxima (N.m/rad) |
Velocidad normal (o/min) |
Máximo que conduce velocidad (o/min) |
Peso (kilogramo) |
Momento inclinable (N.m) |
Temperatura del ambiente (℃) |
|
39000 |
25300 |
89.2×10e8 |
0,14 |
12 |
100 |
11000 |
-10 ~ +50 |
|
40000 |
26667 |
90.4×10e8 |
0,14 |
12 |
220 |
12000 |
-10 ~ +50 |
|
45000 |
30000 |
17.8×10e9 |
0,14 |
12 |
320 |
28000 |
-10 ~ +50 |
|
50000 |
33333 |
23.5×10e9 |
0,14 |
12 |
490 |
35000 |
-10 ~ +50 |
|
60000 |
40000 |
65.4×10e9 |
0,14 |
12 |
850 |
60000 |
-10 ~ +50 |
|
64000 |
42667 |
85.9×10e9 |
0,14 |
12 |
1050 |
68000 |
-10 ~ +50 |
|
70000 |
46667 |
10.5×10e10 |
0,14 |
12 |
1400 |
75000 |
-10 ~ +50 |
|
75000 |
50000 |
13.6×10e10 |
0,14 |
12 |
1700 |
80000 |
-10 ~ +50 |
Ventaja competitiva:
Capacidad de la tecnología
- Hengfengtai es empresa de alta tecnología certificada del estado,
- Centro de la técnica de la empresa de la provincia de Zhejiang,
- Aplicando la gestión de la información del ERP, el cad, pro/E, software avanzado del UG, del CFD etc sea ampliamente utilizado en arte del dibujo, y PDM para que la gestión de ficheros de la técnica guarde el diseño de eficacia segura, alta y de exactitud.
- Buena relación a largo plazo con la universidad de Zhejiang, instituto del diseño del aluminio de Shenyang y del magnesio, e instituto de investigación ligero del metal de Zhengzhou etc.
Capacidad de la fabricación
- 350 personales en el departamento de la producción, entre ellos, 5 técnicos mayores, 10 técnicos menores, y 82 tienen certificado profesional de la operación.
- 2 plantas de la fabricación con área más de 50000 metros cuadrados.
- Más que 300sets de equipos importados avanzados: CNC alemán, máquina que friesa, máquina de pulir, molino plano del CNC, taladradora del CNC, y máquina etc del torno del CNC
Sistema del control de calidad
- Certificado del ISO 9001-2000
- Certificado del ISO 14001
- Certificado de GB/T 28000
- CMM inspección en cada lote de engranajes
- Centro de la inspección del engranaje
- Laboratorio material de la inspección
- Inspección del lanzamiento piloto
- Inspección de la salida
- y etc
A partir del año 2008, el reductor de Hengfengtai comenzó a la investigación del equipo de transmisión del generador de la energía solar y la producción, los dispositivos de seguimiento de colocación solares ahora poseídos de 4 series, y el acuerdo cooperado firmado con los institutos de investigación nacionales y las empresas solares, productos son buenos comentarios por ellas.
1, dispositivo de transmisión de colocación multifuncional de la serie de HJR (uso en torre, sistema del disco)
2, dispositivo de transmisión del eje de salida del doble de la alta precisión de HJX (uso en sistema del surco)
3, serie de HJW integraron el dispositivo de transmisión de colocación multifuncional (el uso en torre, sistema del disco)
4, HJV incluyeron el tipo dispositivo de transmisión doble del eje de salida. (Apliqúese a Fresnel y al sistema fotovoltaico)
