Contragolpe bajo de la torre de la caja de cambios planetaria industrial termal solar del motor

  • Solar Thermal Tower Industrial Planetary Motor Gearbox Low Backlash
  • Solar Thermal Tower Industrial Planetary Motor Gearbox Low Backlash
Certificación CE,ISO9001:2008,ISO14001,GB28001
Número de modelo Serie de HDR
Cantidad de orden mínima 1pcs
Precio US $ 3000 - 90000 / Piece
Detalles de empaquetado 1 PCS lleno en UN CAJÓN DE MADERA
Tiempo de entrega 40 días
Condiciones de pago T / T o LC
Capacidad de la fuente 100pcs/month
Datos del producto
Contragolpe 0,015 grados modelo HDR30,470,600
Esfuerzo de torsión 3000Nm Volumen del espejo 30 metros cuadrados
Engranaje Modelo planetario eje Hueco
Resaltar

caja de cambios planetaria helicoidal

,

caja de cambios helicoidal del eje paralelo
Deja un mensaje
Descripción de producto

Contragolpe bajo de la torre de la caja de cambios planetaria industrial termal solar del motor




Detalles rápidos

Arreglo del engranaje: Se dobla el dispositivo de transmisión de la impulsión

Ratio: hasta 49295

Esfuerzo de torsión nominal de la salida hasta 40000Nm

Esfuerzo de torsión de la salida máxima hasta 100000Nm

Carga estática 120 KN

Carga dinámica 75KN

Lugar del origen: Zhejiang, China (continente)

Marca: HENGTAI


a. Salida que enreda de Multitooth, valor grande del radio del esfuerzo de torsión de la salida, capacidad de carga potente.

Adopte la modificación “cambio equidistante + negativo positivo” y el parámetro de modificación razonable, realiza “del diseño de la forma del diente del roachback” de perfil del diente, para homogeneizar el cargamento entre los dientes de engranaje del reductor y para alcanzar la función de transmisión grande del esfuerzo de torsión.

b

la transmisión de b.High-precision, tiesura grande de la salida, bajo retraza la tolerancia, error del contragolpe debajo de 0,05°

Porque la malla del multitooth al mismo tiempo, la situación del cargamento es similar con la tira. Por lo tanto, hace que la rigidez extremadamente torsional y minúsculo retrace tolerancia. Hecho del engranaje de la alta precisión y planetario, el engranaje se hace de martillar el alto desgaste-que resiste, material de alta calidad de la aleación, superficie-endureciendo el tratamiento; procesado con la precisión que muele trabajar a máquina.

cc el diseño especial de la estructura del transporte, vida de servicio larga.

La exposición del engranaje a las cargas del esfuerzo de torsión y de impacto sin las piezas de la transmisión, diámetro interior el cuerpo y girando directamente, de tal modo reduce la carga en los componentes de la transmisión, para mejorar esperanza de vida, mantiene exactitud, con buenos resultados.

d

d ratio grande, eficacia alta, capacidad de autoretención



Funcionamiento

Modelo

Ratio

Gire la gama
(o)

Esfuerzo de torsión dinámico máximo permisible horizontal
(N.m)

Esfuerzo de torsión estático máximo permisible horizontal
(N.m)

Esfuerzo de torsión dinámico máximo permisible de la elevación
(N.m)

Esfuerzo de torsión estático máximo permisible de la elevación
(N.m)

Tiesura torsional máxima
(N.m/rad)

Contragolpe
(o)

HJR01

35000
~
50000

360

5578

9296

5132

8553

15.7×10e6

0,015

HJR02

35000
~
50000

360

5976

9960

5756

9593

18.4×10e6

0,015

HJR03

35000
~
50000

360

10160

16933

9865

16442

36.0×10e6

0,015

HJR04

35000
~
50000

360

15216

25360

14512

23587

38.0×10e6

0,015

HJR05

35000
~
50000

360

27430

45717

26381

43968

10.5×10e7

0,015

HJR06

35000
~
50000

360

36887

61479

35785

59642

14.4×10e7

0,015

HJR07

35000
~
50000

360

48285

80474

47665

79442

19.0×10e7

0,015

HJR08

35000
~
50000

360

62595

104325

61758

102930

33.3×10e7

0,015

Carga radial máxima

(n)

Carga axial máxima

(n)

Rigidez de flexión máxima

(N.m/rad)

Velocidad normal

(o/min)

Máximo que conduce velocidad

(o/min)

Peso

(kilogramo)

Momento inclinable

(N.m)

Temperatura del ambiente

(℃)

39000

25300

89.2×10e8

0,14

12

100

11000

-10 ~ +50

40000

26667

90.4×10e8

0,14

12

220

12000

-10 ~ +50

45000

30000

17.8×10e9

0,14

12

320

28000

-10 ~ +50

50000

33333

23.5×10e9

0,14

12

490

35000

-10 ~ +50

60000

40000

65.4×10e9

0,14

12

850

60000

-10 ~ +50

64000

42667

85.9×10e9

0,14

12

1050

68000

-10 ~ +50

70000

46667

10.5×10e10

0,14

12

1400

75000

-10 ~ +50

75000

50000

13.6×10e10

0,14

12

1700

80000

-10 ~ +50


Ventaja competitiva:

Capacidad de la tecnología

  • Hengfengtai es empresa de alta tecnología certificada del estado,
  • Centro de la técnica de la empresa de la provincia de Zhejiang,
  • Aplicando la gestión de la información del ERP, el cad, pro/E, software avanzado del UG, del CFD etc sea ampliamente utilizado en arte del dibujo, y PDM para que la gestión de ficheros de la técnica guarde el diseño de eficacia segura, alta y de exactitud.
  • Buena relación a largo plazo con la universidad de Zhejiang, instituto del diseño del aluminio de Shenyang y del magnesio, e instituto de investigación ligero del metal de Zhengzhou etc.

Capacidad de la fabricación

  • 350 personales en el departamento de la producción, entre ellos, 5 técnicos mayores, 10 técnicos menores, y 82 tienen certificado profesional de la operación.
  • 2 plantas de la fabricación con área más de 50000 metros cuadrados.
  • Más que 300sets de equipos importados avanzados: CNC alemán, máquina que friesa, máquina de pulir, molino plano del CNC, taladradora del CNC, y máquina etc del torno del CNC


Sistema del control de calidad

  • Certificado del ISO 9001-2000
  • Certificado del ISO 14001
  • Certificado de GB/T 28000
  • CMM inspección en cada lote de engranajes
  • Centro de la inspección del engranaje
  • Laboratorio material de la inspección
  • Inspección del lanzamiento piloto
  • Inspección de la salida
  • y etc

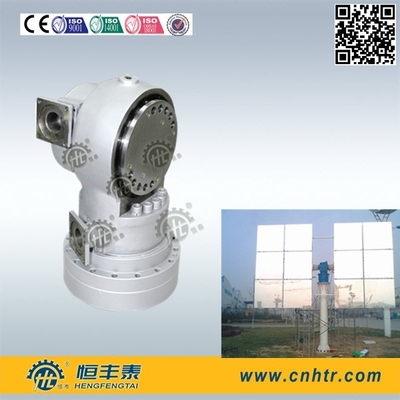

Contragolpe bajo de la torre de la caja de cambios planetaria industrial termal solar del motor 0

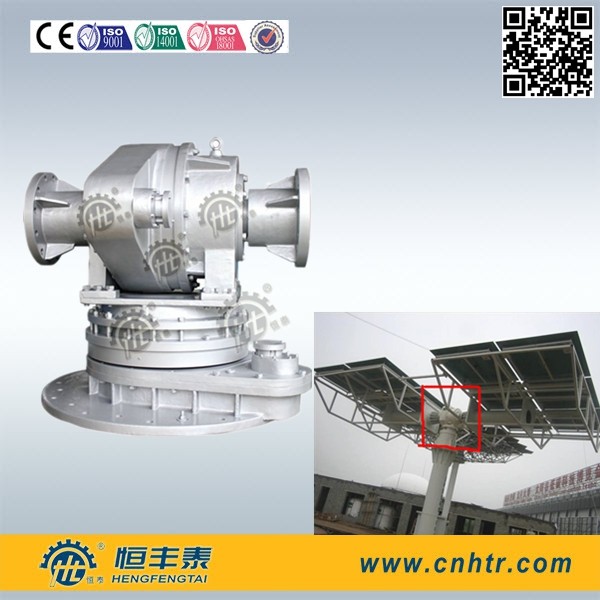

Contragolpe bajo de la torre de la caja de cambios planetaria industrial termal solar del motor 1
