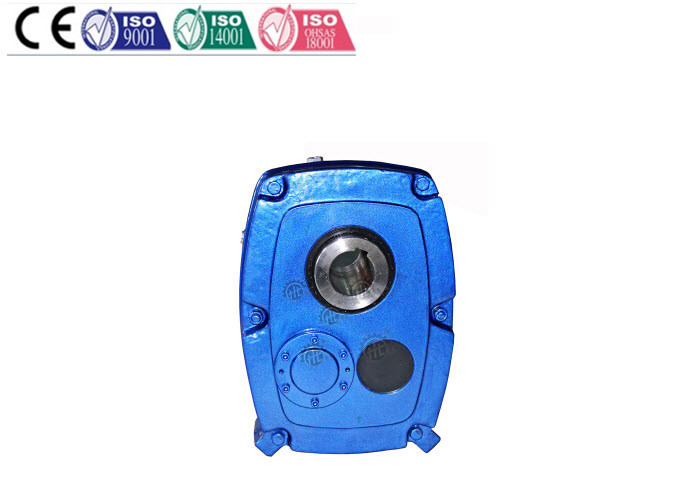

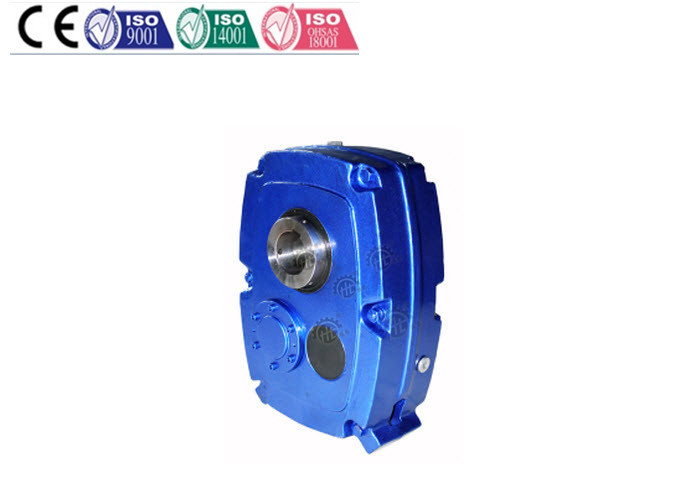

Reductor helicoidal del engranaje axial del reductor/del hueco del engranaje de la precisión con el tope

Reductor helicoidal del engranaje axial del reductor/del hueco del engranaje de la precisión con el tope

Detalles rápidos:

Las series montadas eje métrico del reductor de velocidad de Hengfengtai HXGF son métricas en diseño en todas partes y tienen

potencias al estándar de AGMA.

Poder clasificado: 0.29-134.2 KILOVATIOS

Esfuerzo de torsión de la salida: 180Nm-17000 N.m

Número de modelo: HXGF30 - HXGF100

Diámetro del eje de salida: 30-120m m

Ratio: 5-20

Velocidad de la entrada: 500-1400 RPM

Velocidad de la salida: 256 - 7499 RPM (N un =100rpm)

Otros detalles: · Arreglo del engranaje: Helicoidal · Lugar del origen: Zhejiang, China (continente)· · Marca: HENGTAI · Color: Según cliente · Posición de montaje: Eje montado · Material para la caja: arrabio · El embalar: Casos de madera fuertes para exportar · Eje de salida: Eje de salida hueco · Accesorios: Brazo del tope, de esfuerzo de torsión, etc

Descripciones:

Los reductores de velocidad montados eje (SMSR) son ultra compactos cuando están comparados a otros diseños.

• Transportación del equipaje
• Fibra, proceso del papel e industria de la silvicultura
• Funcionamiento y explotación minera minerales
• Mezcla
• Proceso y agricultura del grano

sistema establecido desde hace mucho tiempo y probado del  de impulsión.

amplia gama del  de la variación disponible:

• Soporte del eje, soporte de la cara, soporte del pie, soporte del motor, entrada hidráulica, adaptador del transportador de tornillo.

los reductores de velocidad montados eje del  (SMSR) son ultra compactos cuando están comparados a otros diseños.

Presentación video de SMSR para ilustrar el montaje interno del engranaje, eje, transportes, sellos de aceite, indicador llano de aceite de las cajas de cambios de Hengtai SMSR.

TAMAÑOS	A	B		C	D	E	F	Chavetera del eje de la entrada	H	J	K	P	T	U	V	W	X	Y
		Diámetro del eje
		STD	ALT
B	134	30	40	63	59	80	19j6	6x3.5x50	104	131	55	10	186	226	81	75	25	79
C	142	40	50	72	65	90	22j6	6x3.5x5.6	108	156	59	10	218	270	96	90	31	95
D	152	50	55	77	68	100	25j6	8x4x63	118	188	76	12	258	328	117	110	37	116
E	170	55	65	85	76	115	28j6	8x4x70	130	222	90	12	278	377	129	125	43	133
F	189	65	75	90	87	130	32k6	10x5x70	149	242	98	16	317	414	143	141	50	150
G	212	75	85	105	110	145	42k6	12x5x90	172	277	110	16	365	468	162	156	56	166
H	242	85	100	116	115	170	48K6	14x5.5x100	190	330	88	16	434	550	195	189	62	200

Sus ventajas:

Un grado más alto con un ángulo 25°pressure y una cara más ancha de los dientes de engranaje para el esfuerzo de torsión máximo

Rodamientos de rodillos para la fuerza máxima y duradero resistentes

Capacidades flexibles del montaje del motor

Topes con las horquillas de retención centrífugas del despegue para maximizar confiabilidad

Mantenimiento:

Después de la operación de 300 horas, cambie por favor el aceite, y rasante la unidad del engranaje con los detergentes convenientes.

Pls no mezcla el aceite mineral y el aceite sintético.

Control de Pls el nivel de aceite en tiempo regular.

Usos:

Perfeccione para los transportadores de tornillo, la maquinaria que da a granel del transportador de correa y el equipo de proceso para:

El dar del equipaje

Pulpa, papel, y silvicultura

Agregado y explotación minera

Mezcladores y equipo de proceso

Grano y agricultura

Especificaciones:

Dimensión (milímetro)	Tamaño de HXGF
	HXGF30	HXGF40	HXGF50	HXGF55	HXGF65	HXGF75	HXGF85	HXGF100
Tamaño estándar del eje	30	40	50	55	65	75	85	100
Tamaño alternativo del eje	40	50	55	65	75	85	100	120
Chavetera del eje de la entrada	6x3.5x50	6x3.5x59	8x4x63	8x4x70	10x5x70	12x5x90	14x5.5x100	16x6x100

Esfuerzo de torsión permitido:

Modelo (escoja/doble)	HXGF30		HXGF40		HXGF50		HXGF55		HXGF65		HXGF75		HXGF85		HXGF100
Nanómetro (100rpm)	256	277	401	468	632	783	983	1194	1444	1881	2407	2970	3457	4380	5940	7449
