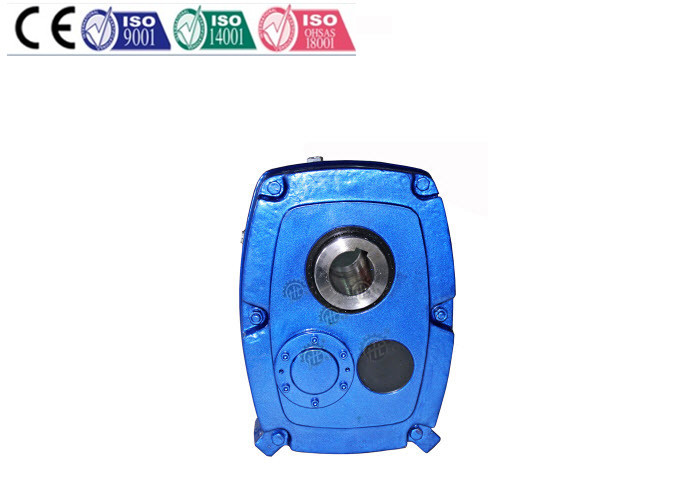

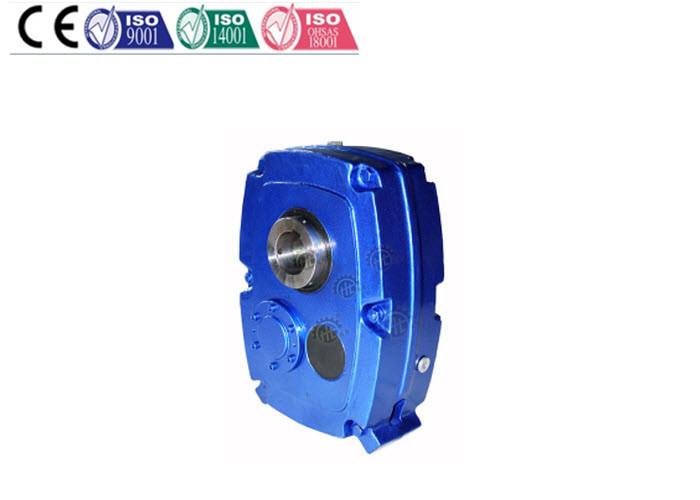

Caja de cambios helicoidal de la reducción de velocidad del reductor del engranaje de HXGF50-50mm para el transportador de tornillo

Caja de cambios helicoidal de la reducción de velocidad del reductor del engranaje de HXGF50-50mm para el transportador de tornillo

Técnico:

Poder clasificado: 0.29-134.2 KILOVATIOS

Esfuerzo de torsión de la salida: 180Nm-17000 N.m

Número de modelo: HXGF30 - HXGF100

Diámetro del eje de salida: 30-120m m

Ratio: 5-20

Velocidad de la entrada: 500-1400 RPM

Velocidad de la salida: 256 - 7499 RPM (N un =100rpm)

Descripciones:

· Disponible de tamaños B a L

· Ejes de la Apretón-Ubicación disponibles para la instalación y el retiro simples

· Incluye el montaje completo del brazo de esfuerzo de torsión

· Permutable con la mayoría de los otros fabricantes

· La cadena de producción fabricación garantiza tolerancias y calidad constante.

· Los engranajes producidos en fresar manufacturado alemán se centran para alcanzar los componentes helicoidales más de alta calidad del engranaje.

· Piñones; acero 8620

· Engranajes; acero 20CrMnTi

· Se muelen todos los engranajes

· El tratamiento térmico final incluye el gas que carbura a una profundidad de 1m m, entonces moliendo a la clase 6. del ISO.

· Los bastidores se agrietan probado

· Toda la prueba de las unidades antes de controles finales del control de calidad

Sus ventajas:

· Topes también disponibles evitar inversión

· Los ratios de la impulsión exceden 150:1 con una impulsión de correa

· Sellos de aceite labiados dobles usados en todas partes

· La bola estándar y los rodamientos de rodillos cilíndricos utilizaron – en la acción en todo el mundo

GARANTÍA:

18 meses.

Usos:

Perfeccione para los transportadores de tornillo, la maquinaria que da a granel del transportador de correa y el equipo de proceso para:

El dar del equipaje

Pulpa, papel, y silvicultura

Agregado y explotación minera

Mezcladores y equipo de proceso

Grano y agricultura

Especificaciones:

Dimensión (milímetro)	Tamaño de HXGF
	HXGF30	HXGF40	HXGF50	HXGF55	HXGF65	HXGF75	HXGF85	HXGF100
Tamaño estándar del eje	30	40	50	55	65	75	85	100
Tamaño alternativo del eje	40	50	55	65	75	85	100	120
Chavetera del eje de la entrada	6x3.5x50	6x3.5x59	8x4x63	8x4x70	10x5x70	12x5x90	14x5.5x100	16x6x100

Esfuerzo de torsión permitido:

Modelo (escoja/doble)	HXGF30		HXGF40		HXGF50		HXGF55		HXGF65		HXGF75		HXGF85		HXGF100
Nanómetro (100rpm)	256	277	401	468	632	783	983	1194	1444	1881	2407	2970	3457	4380	5940	7449

LA CAUSA PARA LA AVERÍA Y EL ACUERDO DEL REDUCTOR

Avería	Causa posible	La manera de acuerdo
El motor no corre en caso del cargamento	El voltaje es demasiado bajo	Compruebe para ver si el alambre es demasiado largo o demasiado fino
	Se daña el engranaje	Repárelo en fábrica especial
	Trabaje con sobrecarga	Descargue la carga
Muy caliente	Trabajo con sobrecarga	Carga de la descarga
	Comience y pare demasiados	Descargue la carga
	Se daña el transporte	Reduzca el usar de frecuencia
	El voltaje es demasiado alto o demasiado bajo	Repare o substituya
Fuerte ruido	Si el ruido es ruidoso y continuo, se daña el transporte o se daña el engranaje	Repárelo en fábrica especial
	Si el ruido es ruidoso de vez en cuando, el engranaje se debe dañar o bloque del algo más	Contacto con la institución del servicio
