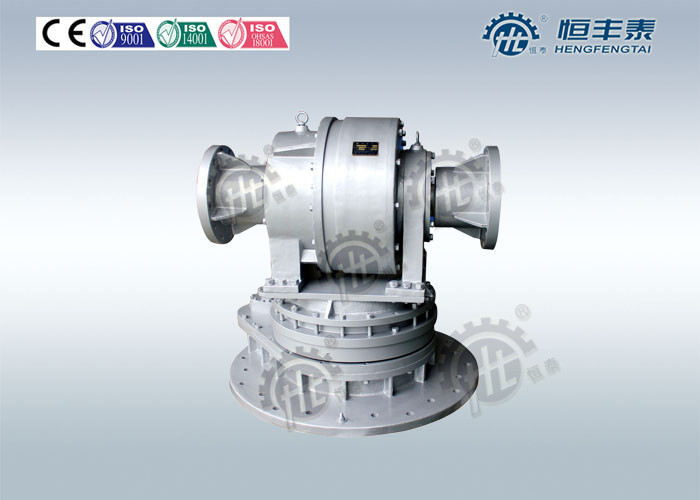

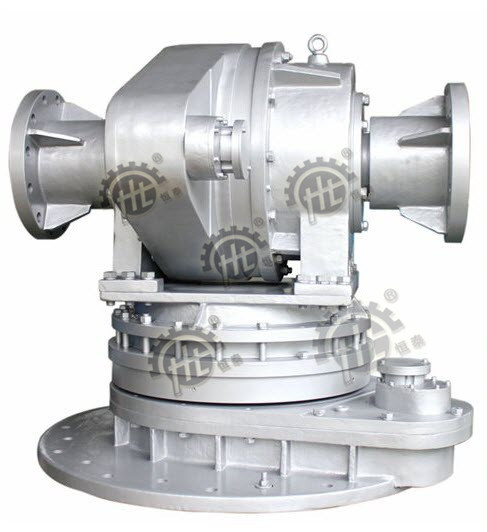

Dispositivo de transmisión Cycloidal de la alta precisión del reductor de velocidad del gusano

Dispositivo de transmisión helicoidal de la alta precisión del reductor del engranaje del gusano





Detalles rápidos



Transmisión del arreglo: Dispositivo de transmisión dual de la impulsión



Ratio:  35000-50000



Esfuerzo de torsión permisible:



Esfuerzo de torsión horizontal 1030-67600



Esfuerzo de torsión 1360Nm-75800Nm de la elevación



Lugar del origen: Zhejiang, China (continente)



Number modelo: HJR01-HJR09



Marca: HENGTAI



Color: Según cliente



Embalaje: Casos de madera fuertes para exportar





Descripciones:



El reductor helicoidal del engranaje de la serie de HJR del dispositivo de transmisión de la alta precisión es compuesto por las piezas horizontales, de encachados del mecanismo de arrastre,



cuál adopta el principio de la impulsión de los engranajes de alta precisión y los engranajes rodantes de la precisión, lograr por completo



seguimiento de 360° y ubicación exacta.



El reductor helicoidal del engranaje de la serie de HJR del torre-tipo y del disco-tipo sistema de transmisión de la precisión del poder del calor utiliza una serie de espejos



(helióstatos) que sigue el sol en dos hachas, concentrando la radiación solar en un receptor en la parte superior



de la torre donde el calor se transfiere a las sales fundidas. Las sales entonces transferir su calor en un calor



cambiador a un agua actual para generar el vapor sobrecalentado y recalentado, que alimenta una turbina capaz



de generar alrededor 110 MW de poder.



Sus ventajas:



1.    La salida que enreda de Multitooth, valor grande del radio del esfuerzo de torsión de la salida, capacidad de la transmisión es 6 veces más grande



que la transmisión general del engranaje, una transmisión de 5 veces más grande del gusano entonces.



2.    La transmisión de alta precisión, tiesura grande de la salida, bajo retraza la tolerancia, error del contragolpe abajo



0.05°

3.    El diseño especial de la estructura que lleva, años largos de la vida de servicio >25.





4.    Ratio grande, eficacia alta, capacidad de autoretención





Especificación:





Tipo	Esfuerzo de torsión nanómetro
	Esfuerzo de torsión horizontal	Esfuerzo de torsión de la elevación
HJR01	1030	1360
HJR02	5590	6650
HJR03	10700	13250
HJR04	21350	25500
HJR05	38950	44500
HJR06	47800	55700
HJR07	59600	68500
HJR08	67600	75800



Usos:



Solicitado extensamente la energía, la industria militar, la automatización aeroespacial, industrial y la otra transmisión



industrias del equipo, especialmente para la producción de energía termal solar y el sistema de seguimiento de helióstato,



sistema de seguimiento del sol de los paneles fotovoltaicos, sistema etc. del seguimiento por radar.





Mantenimiento:



Después de la operación de 300 horas, cambie por favor el aceite, y a ras la unidad del engranaje de los detergentes convenientes.



No mezcle por favor el aceite mineral y el aceite sintético.



Compruebe por favor el nivel de aceite en tiempo regular.



La causa para la avería y el acuerdo del reductor:



Avería	Causa posible	La manera de acuerdo
El motor no corre en caso del cargamento	El voltaje es demasiado bajo	Compruebe para ver si el alambre es demasiado largo o demasiado fino
	Se daña el engranaje	Repárelo en fábrica especial
	Trabajo con sobrecarga	Carga de la descarga
Muy caliente	Trabajo con sobrecarga	Carga de la descarga
	Comienzo y parada demasiados	Carga de la descarga
	Se daña el transporte	Reduzca el usar de frecuencia
	El voltaje es demasiado alto o demasiado bajo	Repare o substituya
Fuerte ruido	Si el ruido es ruidoso y continuo, se daña el transporte o se daña el engranaje	Repárelo en fábrica especial
	Si el ruido es ruidoso de vez en cuando, el engranaje se debe dañar o bloque del algo más	Contacto con la institución del servicio















Almacenamiento:

1: No almacene por favor en al aire libre.



2: los pls pusieron la cartulina, la madera o el otro material entre los productos y el piso. la caja de engranajes no puede directamente



toque el piso.



Garantía:



HFT garantiza los productos vendidos por un año a partir de la fecha de la entrega. La garantía se limita para reparar o



el reemplazo, libera en nuestra planta, de las piezas defectuosas debido a un defecto comprobado del material o de la fabricación.



Las piezas substituidas para seguir siendo nuestra propiedad. Se excluye el resto de la remuneración, ni puede dirigir y/o



el daño indirecto se demande de cualquier naturaleza, también para la falta temporal de uso de las mercancías compró.





Ventaja competitiva:



1. el capital registrado del total de HFT en RMB 58,000,000.We tenía 2 compañías del submarino situadas en Binghai& Sanxi



Zona de la industria, cubriendo área 50000 metros cuadrados y personal 350 hasta ahora.



2.  Como el líder en reductor del engranaje nacionalmente, estamos confiados al R&D todo el tiempo. Hay



más de 40 ingenieros técnicos profesionales. Teníamos 49 patentes de los artículos incluyendo 7 artículos de



patente de la invención, 30 utilidades artículo los modelos, 1 artículo del diseño del aspecto, 2 artículos de internacional



patente de la invención y 5 artículos que son aceptados por la espera nacional de SIPO para la aprobación.



3. según la estrategia de la globalización, hemos establecido preventa, después-venta y conjunto



procese la venta de la red. Confiando en los productos de alta calidad y el servicio perfecto, nuestros productos tienen





aplicado con éxito por más de 5000 clientes.
