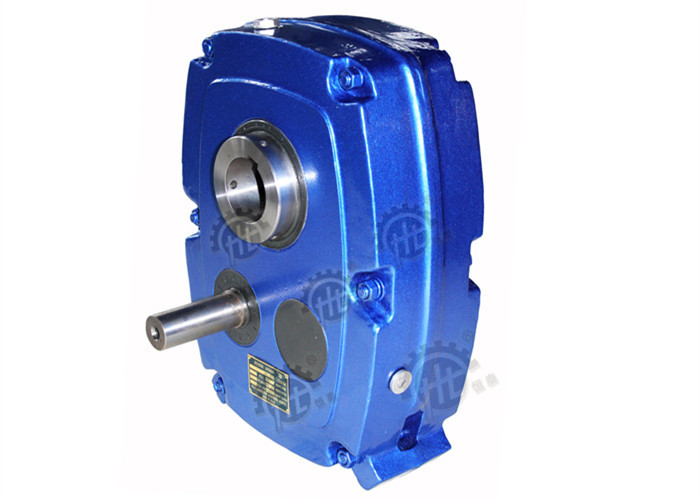

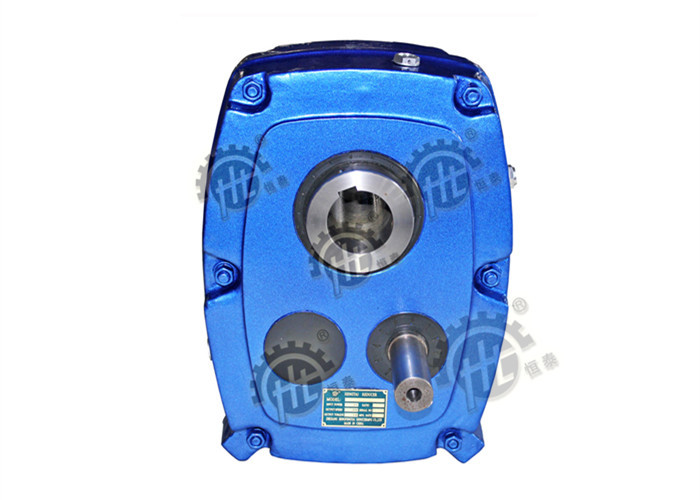

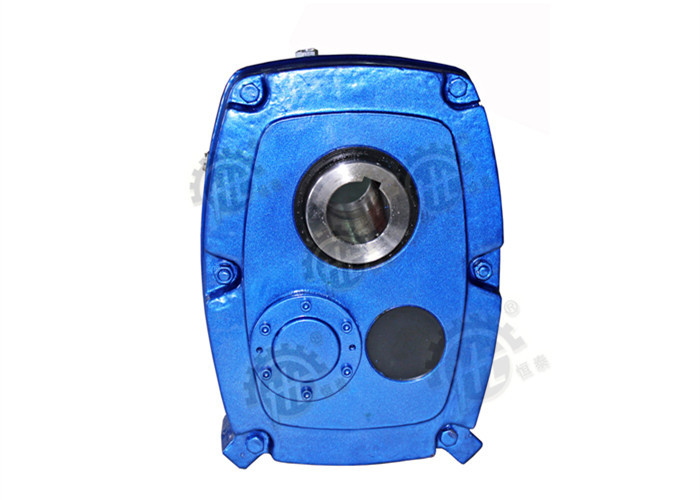

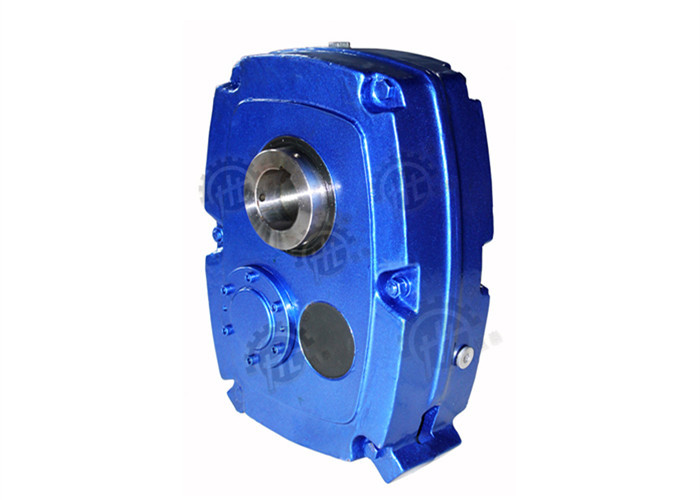

Transmisión helicoidal en línea de la caja de cambios del ratio del reductor del engranaje de la serie de HSMR

Transmisión helicoidal en línea de la caja de cambios del ratio del reductor del engranaje de la serie de HSMR

Detalles rápidos:

· Arreglo del engranaje: Helicoidal

· Poder clasificado: 0.29-134.2kw

· Velocidad de la salida: 256 - 7499 RPM (N un =100rpm)

· Lugar del origen: Zhejiang, China (continente)

· Número de modelo: HXGF30-HXG100

· Marca: HENGTAI

· Color: Según cliente

· Ratio: 5-20

· Posición de montaje: Eje montado

· Material para la caja: arrabio

· El embalar: Casos de madera fuertes para exportar

. Eje de salida: Eje de salida hueco

· Accesorios: Brazo del tope, de esfuerzo de torsión, etc

· Diámetro del eje de salida: los 30-120MM

Descripciones:

El reductor helicoidal del engranaje de la serie HXGF de HSMR, hecho por el reductor Mfg. Co., ltd de Zhejiang Hengfengtai, era

utilizado violentamente en la transmisión mecánica coloca por ejemplo la agricultura, industria de las telecomunicaciones, comida

industria, industria de tabaco, industria del automóvil, industria del cemento, minería, industria de turismo y tan

en.

TAMAÑOS	A	B		C	D	E	F	Chavetera del eje de la entrada	H	J	K	P	T	U	V	W	X	Y
		Diámetro del eje
		STD	ALT
B	134	30	40	63	59	80	19j6	6x3.5x50	104	131	55	10	186	226	81	75	25	79
C	142	40	50	72	65	90	22j6	6x3.5x5.6	108	156	59	10	218	270	96	90	31	95
D	152	50	55	77	68	100	25j6	8x4x63	118	188	76	12	258	328	117	110	37	116
E	170	55	65	85	76	115	28j6	8x4x70	130	222	90	12	278	377	129	125	43	133
F	189	65	75	90	87	130	32k6	10x5x70	149	242	98	16	317	414	143	141	50	150
G	212	75	85	105	110	145	42k6	12x5x90	172	277	110	16	365	468	162	156	56	166
H	242	85	100	116	115	170	48K6	14x5.5x100	190	330	88	16	434	550	195	189	62	200

Sus ventajas:

Un grado más alto con un ángulo 25°pressure y una cara más ancha de los dientes de engranaje para el esfuerzo de torsión máximo

Rodamientos de rodillos para la fuerza máxima y duradero resistentes

Capacidades flexibles del montaje del motor

Topes con las horquillas de retención centrífugas del despegue para maximizar confiabilidad

Usos:

Perfeccione para los transportadores de tornillo, la maquinaria que da a granel del transportador de correa y el equipo de proceso para:

El dar del equipaje

Pulpa, papel, y silvicultura

Agregado y explotación minera

Mezcladores y equipo de proceso

Grano y agricultura

Esfuerzo de torsión permitido:

Modelo (escoja/doble)	HXGF30		HXGF40		HXGF50		HXGF55		HXGF65		HXGF75		HXGF85		HXGF100
Nanómetro (100rpm)	256	277	401	468	632	783	983	1194	1444	1881	2407	2970	3457	4380	5940	7449

SALIDA RPM	B5	C5	D5	E5	F5	G5	H5	J5
50	1,35	2,50	3,85	5,55	8,30	12,10	19,30	31,50
100	2,69	4,60	6,30	11,20	16,50	25,20	39,00	61,00
150	3,60	5,70	8,90	14..00	20,00	35,00	50,40	78,00
200	4,30	6,70	10,50	16,60	24,00	40,00	60,00	93,00
250	4,60	7,70	12,00	18,00	27,50	46,00	68,00	107,0
SALIDA RPM	B13 B20	C13 C20	D13 D20	E13 E20	F13 F20	G13 G20	H13 H20	J13 J20
10	0,29	0,50	0,80	1,30	1,90	3,30	4,70	7,45
20	0,60	1,10	1,70	2,50	4,10	7,00	10,00	15,80
30	0,80	1,70	2,60	4,20	6,20	10,50	15,00	24,00
40	1,15	2,20	3,50	5,50	8,10	14,00	20,00	31,00
50	1,40	2,50	4,00	6,30	9,40	16,00	23,00	36,00
60	1,70	3,00	4,70	7,40	11,10	19,00	27,00	42,5
70	1,90	3,30	5,20	8,25	12,10	21,00	30,00	46,00
80	2,20	3,90	6,15	9,65	14,20	24,50	35,00	54,00
90	2,40	4,40	6,80	10,70	15,70	27,00	39,00	60,00
100	2,70	4,60	7,20	11,30	16,60	28,50	41,00	63,50
ESFUERZO DE TORSIÓN EN 10RPM en el nanómetro	275	510	810	1270	1865	3230	4650	7100
ESFUERZO DE TORSIÓN EN 70 RPM en el nanómetro	260	420	740	1120	1790	2950	4550	6600

Ventaja competitiva:

1. El capital registrado del total de HFT en RMB 58,000,000.We tenía 2 compañías sub situadas en Binghai& Sanxi

La zona de la industria, cubriendo área 50000 metros cuadrados y 350 provee de personal hasta ahora.

2. Como el líder en reductor del engranaje nacionalmente, estamos confiados al R&D todo el tiempo. Hay más

que 40 ingenieros técnicos profesionales. Teníamos 49 patentes de los artículos incluyendo 7 artículos de invención

la patente, 30 utilidades artículo modela, 1 artículo del diseño del aspecto, 2 artículos de patente internacional de la invención

y 5 artículos que son aceptados por la espera nacional de SIPO para la aprobación
